● Что такое всасывающий шланг?
● Как работает всасывающий шланг?
● Основные преимущества использования всасывающих шлангов
● Распространенные типы всасывающих шлангов
>> Резиновый всасывающий шланг
>> Всасывающий шланг из ПВХ, армированный стальной проволокой
>> Всасывающий шланг, армированный тканью ПВХ
>> Спиральный всасывающий и напорный шланг из ПВХ
>> Всасывающий шланг для химикатов из СВМПЭ
● Шланг Lay Flat из ТПУ по сравнению с обычными всасывающими шлангами
● Типичные применения всасывающих шлангов
● Ключевые технические характеристики, которые следует учитывать
● Как выбрать правильный всасывающий шланг
● Рекомендации по установке и использованию всасывающих шлангов.
● Советы по техническому обслуживанию для продления срока службы.
● Когда решения на основе TPU Lay Flat или TPU имеют смысл
● Сделайте следующий шаг для обеспечения надежной работы всасывания.
● Часто задаваемые вопросы: всасывающие шланги.
>> 1. Каково основное назначение всасывающего шланга?
>> 2. Чем всасывающий шланг отличается от напорного?
>> 3. Может ли один и тот же всасывающий шланг обрабатывать химикаты и воду?
>> 4. Как узнать, какой размер всасывающего шланга мне нужен?
>> 5. Как часто следует заменять всасывающие шланги?
● Цитаты:
Всасывающий шланг — это армированный гибкий шланг , предназначенный для всасывания жидкостей, суспензий или частиц в систему под отрицательным давлением (вакуумом) без разрушения. Он широко используется в промышленности, сельском хозяйстве, строительстве, природопользовании и санитарии, где надежный прием жидкости имеет решающее значение.
Всасывающий шланг — это гибкий трубопровод, спроектированный так, чтобы выдерживать внешнее атмосферное давление, в то время как насос или вакуум создают отрицательное давление внутри шланга. В отличие от обычных выпускных шлангов, которые в основном выдерживают внутреннее положительное давление, всасывающие шланги должны противостоять разрушению, когда давление внутри шланга падает ниже давления окружающего воздуха.
- Шланг обычно подсоединяется к насосам, вакуумным системам или технологическому оборудованию.
- Он перекачивает такие среды, как вода, сточные воды, шлам, химические растворы, масла или гранулированные материалы, из статического источника в систему.
Определяющей структурной особенностью является армирующий слой, часто спиральная стальная проволока, жесткая спираль из ПВХ или прочный текстиль, который сохраняет поперечное сечение шланга под вакуумом.
Когда работает насос или источник вакуума, внутри шланга создается область отрицательного давления по отношению к окружающей атмосфере. Затем атмосферное давление выталкивает жидкость из источника в шланг и вверх к насосу.
К основным принципам работы относятся:
- Уровень вакуума: промышленные всасывающие шланги рассчитаны на определенные уровни вакуума, вплоть до почти полного вакуума в конструкциях для тяжелых условий эксплуатации.
- Армирование: армирование спиральной проволокой или спиралью противостоит радиальному разрушению, а текстильное армирование помогает поддерживать стабильность размеров и гибкость.
- Оптимизация потока: гладкие внутренние стенки минимизируют потери на трение, помогая системе поддерживать требуемую скорость потока при более низком потреблении энергии.
Простая схематическая диаграмма, показывающая «источник жидкости → всасывающий шланг → насос → процесс или выпуск», будет эффективным наглядным объяснением принципа работы.
Современные промышленные всасывающие шланги сочетают в себе безопасность, производительность и экономичность.
- Сильная устойчивость к вакууму для работы под отрицательным давлением без перекручивания и разрушения.
- Легкая и гибкая конструкция по сравнению с жесткими трубами или тяжелой резиной, что упрощает обращение и установку.
- Эффективная перекачка жидкости благодаря гладким отверстиям, которые снижают потери давления и минимизируют засорение.
- Широкие возможности настройки с широким диапазоном диаметров, материалов и вариантов конструкции.
- Экономическая эффективность благодаря более простой установке, меньшим затратам на техническое обслуживание и гибким вариантам замены.
Гистограмма, сравнивающая вес на метр, номинальный уровень вакуума и диапазон температур между всасывающими шлангами из ПВХ, резины и ТПУ или шлангами LayFlat, визуально подчеркнет эти преимущества.
В резиновых всасывающих шлангах обычно используется эластомерная трубка с текстильными слоями и встроенной стальной проволокой для устойчивости к отрицательному давлению.
- Идеально подходит для тяжелых условий эксплуатации, высокого давления и абразивных применений, таких как обезвоживание шлама, грязи и строительных работ.
- Обеспечивает превосходную механическую прочность, ударопрочность и гибкость в широком диапазоне температур.
Всасывающий шланг из стальной проволоки из ПВХ имеет мягкую стенку из ПВХ со спиральной стальной проволокой.
- Хорошая прозрачность позволяет визуально контролировать среду и обнаруживать засоры.
- Подходит для воды, легких химикатов, промышленных сточных вод, пыли и неагрессивных масел.
- Дополнительный медный провод может быть включен для рассеивания статического электричества в потенциально огнеопасных средах.
В этой конструкции внутренний и внешний слои ПВХ оборачиваются вокруг оплетки из полиэфирного волокна, образуя прочный, но гибкий шланг.
- Хорошо подходит для использования в условиях положительного или умеренного отрицательного давления, например, в сельскохозяйственном орошении, моечных системах и перекачке жидкости под низким давлением.
- Отличные характеристики изгиба и простота прокладки вокруг оборудования благодаря мягкой структуре.
Спиральный всасывающий шланг из ПВХ сочетает в себе мягкий корпус из ПВХ и спиральное ребро из твердого ПВХ в качестве усиления каркаса.
- Работает как всасывающий и сливной шланг двойного назначения для воды, удобрений, пестицидов и аналогичных сред.
- Имеет гладкий канал, гибкий корпус и хорошие характеристики защиты от перекручивания, что обеспечивает низкие эксплуатационные расходы.
Всасывающие шланги из СВМПЭ имеют футеровку из полиэтилена сверхвысокой молекулярной массы, обеспечивающую высокую химическую стойкость.
- Подходит для сильно агрессивных кислот, щелочей и растворителей на химических заводах, в автоцистернах и морских системах погрузки.
- Сохраняет хорошую гибкость, устойчивость к давлению и устойчивость к старению даже при сильном химическом воздействии.
Традиционные всасывающие шланги обычно представляют собой гофрированные или круглые шланги, армированные спиралью, в то время как шланги LayFlat из ТПУ представляют собой другой вариант, особенно для перекачки и обезвоживания с высоким расходом воды. ТПУ LayFlat не является прямой заменой для всех систем всасывания, но он весьма актуален в современных системах перекачки жидкости.
Тип шланга | Структура и форма | Ключевые сильные стороны | Типичные случаи использования |
всасывающий шланг из ПВХ | Мягкий ПВХ со стальной или ПВХ-спиралью | Легкий, прозрачный, экономичный. | Общая вода, легкие химикаты, сельское хозяйство |
Резиновый всасывающий шланг | Резиновая трубка с текстильным и проволочным армированием | Сверхмощный, высокое давление, устойчивый к истиранию | Строительство, добыча полезных ископаемых, перекачка шлама |
Всасывающий шланг из СВМПЭ | Вкладыш из СВМПЭ с текстильным и проволочным армированием | Высокая химическая стойкость | Передача химикатов, автоцистерны, морская погрузка |
Шланг LayFlat из ТПУ | Конструкция LayFlat из термопластичного полиуретана | Сверхлегкий, высокое давление, отличная износостойкость | Переброска воды на большие расстояния, пожаротушение, обезвоживание |
Ключевые преимущества ТПУ для перекачки жидкости включают в себя:
- Меньший вес по сравнению с аналогичным резиновым шлангом, что снижает трудоемкость ручного перемещения и нагрузку на систему.
- Высокое разрывное давление, обеспечивающее перекачивание под высоким давлением и удлинение шлангов.
- Широкий диапазон рабочих температур и отличная устойчивость к воздействию многих масел и видов топлива.
Сравнительная диаграмма, показывающая номинальное давление, вес и ожидаемый срок службы шлангов LayFlat из ПВХ, резины и ТПУ, поможет принять решение о выборе материала.

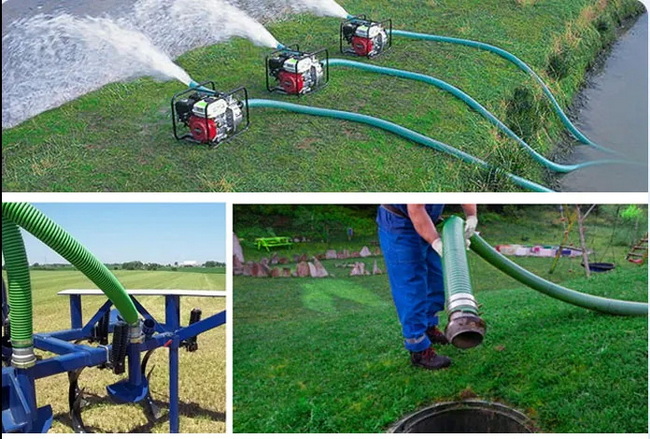

Всасывающие шланги широко используются во многих отраслях и системах.
- Сельское хозяйство: забор воды из прудов или колодцев, перекачка удобрений, навоза и отходов животноводства.
- Строительство и горнодобывающая промышленность: обезвоживание площадки, удаление шлама, перекачка песка и гравия, а также обработка остатков бетона.
- Промышленная переработка: Перекачка технической воды, масел, охлаждающих жидкостей, химикатов и суспензий между резервуарами и оборудованием.
- Управление окружающей средой: борьба с наводнениями, аварийный дренаж и сбор сточных вод.
- Автомобильная и морская промышленность: обработка топлива, охлаждающей жидкости и трюмных вод на транспортных средствах, кораблях и лодках.
Схема технологического процесса, отображающая «источник → всасывающий шланг → насос → очистка → слив», может помочь пользователям быстро визуализировать, как шланг вписывается в их систему.
При оценке или выборе всасывающего шланга инженеры и покупатели должны сосредоточиться на нескольких важных технических характеристиках.
- Номинальный вакуум: максимальное безопасное отрицательное давление, которое должно соответствовать конструкции насоса и системы.
- Диапазон температур: минимальная и максимальная температура окружающей среды и среды, включая любые циклы очистки или стерилизации.
- Химическая совместимость: устойчивость материалов шлангов к конкретным транспортируемым химикатам, маслам, топливу или суспензиям.
- Устойчивость к истиранию: необходимая износостойкость при наличии песка, гравия, суспензий или других твердых частиц.
- Конструкция, предотвращающая перекручивание и разрушение: качество и геометрия спирали или армирующей проволоки, а также заданный минимальный радиус изгиба.
Небольшая таблица параметров, в которой приведены типичные значения для каждого семейства шлангов (ПВХ, резина, СВМПЭ, ТПУ), позволит читателям быстро сравнить варианты.
Структурированный процесс отбора снижает риск сбоя и общую стоимость владения.
- Определить среду и окружающую среду.
Определите, является ли среда водой, суспензией, маслом, химикатом или пищевой жидкостью, а также учтите воздействие ультрафиолета, озона, масел и механического истирания на месте.
- Определить условия давления и вакуума.
Подтвердите требуемый уровень вакуума и любое положительное рабочее давление, которое должен выдерживать шланг, а также подходящие коэффициенты безопасности.
- Измерьте внутренний диаметр
Сопоставьте внутренний диаметр с расходом и приемлемым перепадом давления; Всасывающие шланги меньшего размера могут вызвать кавитацию и повредить насосы.
- Выбор материала и конструкции.
Выбирайте ПВХ для экономичной, легкой работы с водой и легкими химикатами, резину для тяжелых и абразивных сред, СВМПЭ или ТПУ для агрессивных химикатов или тяжелых условий эксплуатации.
- Рассмотрите соединения и аксессуары.
Используйте совместимые муфты, такие как эксцентрик или фланцы, применяйте правильный момент затяжки и предусмотрите встроенное заземление там, где существует риск электростатического разряда.
Иллюстрированное дерево решений, показывающее «среда → давление/вакуум → окружающая среда → рекомендуемый тип шланга», может значительно улучшить удобство выбора для пользователя.
Правильная установка так же важна, как и правильный выбор, для обеспечения длительного и безопасного срока службы.
- Избегайте резких изгибов и перегибов и следите за тем, чтобы радиус изгиба превышал рекомендуемый минимум.
- Поддерживайте длинные трассы с помощью седел или подвесок, чтобы предотвратить провисание под тяжестью жидкости.
- Защищайте шланг от истирания и порезов в местах его пересечения с острыми краями или шероховатыми поверхностями.
- Осмотрите муфты на предмет ослабления, коррозии и износа, особенно в условиях высокой вибрации.
- Поддерживайте рабочие условия в пределах номинальных значений температуры и вакуума или давления.
Аннотированные фотографии или чертежи, сравнивающие правильную и неправильную прокладку и поддержку, помогут пользователям быстро освоить эти передовые методы.
Регулярное техническое обслуживание обеспечивает безопасность, надежность и соответствие всасывающих шлангов местным стандартам.
- Выполняйте регулярные визуальные проверки на наличие трещин, вздутий, оголенной арматуры или плоских пятен.
- Промывайте и очищайте шланг после использования, особенно при транспортировке химикатов или суспензий, которые могут затвердеть или повредить футеровку.
- Храните шланги, свернутые без перегибов, вдали от прямых солнечных лучей, озона и экстремальных температур.
- Отслеживайте часы работы и основные условия, чтобы планировать превентивную замену до того, как возникнут критические сбои.
Простое графическое изображение контрольного списка или загружаемая форма проверки могут еще больше повысить удобство использования для групп технического обслуживания.
Для транспортировки жидкости на большие расстояния, пожаротушения и сложных задач по обезвоживанию шланги LayFlat из ТПУ или всасывающие решения с футеровкой из ТПУ часто обеспечивают превосходное соотношение производительности и веса.
- Их сочетание малого веса, высокого разрывного давления, широкого температурного диапазона и превосходной стойкости к истиранию соответствует современным высокопроизводительным насосным системам.
- Решения TPU могут сократить время простоя и частоту замены, особенно в приложениях с большим количеством циклов, небрежным обращением или агрессивными средами.
Диаграмма тематического исследования, сравнивающая время простоев, частоту ремонта и общую стоимость за несколько сезонов до и после перехода на ТПУ, значительно усилит эти преимущества.
Если ваши проекты требуют надежной производительности всасывания, длительного срока службы и оптимизированной эффективности системы, сейчас подходящий момент для перехода от базовых шлангов к инженерным решениям, адаптированным к вашим условиям эксплуатации. Обратитесь к своему партнеру по технологиям изготовления шлангов сегодня, чтобы рассмотреть ваше приложение, сравнить варианты из ПВХ, резины, СВМПЭ и ТПУ, а также сконфигурировать систему всасывающих шлангов, которая обеспечит более безопасную работу, увеличение времени безотказной работы и меньшую общую стоимость в течение всего срока службы.
Свяжитесь с нами, чтобы получить больше информации!
Основная цель всасывающего шланга — втягивать жидкости, суспензии или частицы в насосы или системы под отрицательным давлением без разрушения, обеспечивая надежный забор жидкости из статических источников, таких как резервуары, ямы или пруды.
Всасывающий шланг рассчитан на то, чтобы выдерживать вакуум и предотвращать разрушение, тогда как напорный шланг в основном выдерживает положительное внутреннее давление и обычно не требует тяжелого армирования для предотвращения разрушения.
Некоторые всасывающие шланги подходят и для того, и для другого, но для химической работы требуются такие материалы, как СВМПЭ, специальная резина или соединения ТПУ, совместимые с конкретными химическими веществами, поэтому всегда следует проверять данные о совместимости.
Правильный размер зависит от скорости потока насоса, необходимого вакуума, допустимого перепада давления и длины шланга; Использование таблиц размеров производителя помогает избежать использования шлангов меньшего размера, которые вызывают кавитацию, или шлангов слишком большого размера, которые снижают эффективность.
Интервалы замены зависят от материала, условий эксплуатации и среды, но шланги следует заменять немедленно, если в ходе регулярных проверок обнаруживаются признаки растрескивания, мягких мест, разрушения или химического воздействия.
