Резьба NPSM (National Pipe Straight Mechanical) — это прямая, негерметичная система трубной резьбы, используемая для создания точных и надежных механических соединений , обычно уплотняемых прокладками или уплотнительными кольцами, а не самой резьбой. Он широко применяется в гидравлических, пневматических, водных и общепромышленных системах, где частая сборка, разборка и точность центровки имеют решающее значение.
NPSM означает National Pipe Straight Mechanical, прямую (параллельную) трубную резьбу, определенную в ANSI/ASME B1.20.1 для дюймовой трубной резьбы общего назначения. В отличие от конической NPT, резьба NPSM сохраняет постоянный большой и меньший диаметр по всей длине резьбы, поэтому сама резьба не создает давления уплотнения.
- N – национальный стандарт, что означает, что он соответствует правилам трубной резьбы американского национального стандарта.
- P – Pipe, означает, что он предназначен для систем соединения труб и жидкостей.
- S – прямая, описывающая форму параллельной резьбы с нулевой конусностью.
- M – Механический, подчеркивающий, что основной функцией является прочное механическое соединение, а не уплотнение резьбы к резьбе.
Поскольку NPSM представляет собой неуплотняющую прямую трубную резьбу, для достижения герметичности она почти всегда опирается на дополнительную уплотнительную поверхность, например конус, прокладку, уплотнительное кольцо или плоскую поверхность на конце фитинга.
Внешняя и внутренняя резьбы NPSM имеют совпадающую прямую резьбу, которая обеспечивает осевое выравнивание и механическое удержание, а уплотнение формируется на отдельном специально разработанном интерфейсе. В типичном поворотном соединении внутренняя резьба NPSM имеет внутреннее седло под углом 30 градусов и прямую резьбу, которая соединяется с охватываемым фитингом с фаской под углом 30 градусов, что позволяет контакту металла с металлом или эластомером создавать уплотнение.
Во время установки:
- Фитинг NPSM с наружной резьбой ввинчивается в вертлюг с внутренней резьбой NPSM до соприкосновения уплотнительных поверхностей.
- При окончательной затяжке седло, прокладка или уплотнительное кольцо сжимаются под углом 30 градусов, создавая герметичное соединение, а резьба просто удерживает и позиционирует компоненты.
- Поскольку резьба не коническая, чрезмерная затяжка с меньшей вероятностью приведет к деформации формы резьбы, но все же может привести к повреждению уплотнительного конуса или эластомера.
Такая архитектура обеспечивает повторяемую сборку и разборку без прогрессирующей деформации резьбы, что особенно ценно на испытательных стендах, в сервисных портах и в точках соединения гибких элементов, таких как плоско уложенные шланги из ТПУ.
В NPSM используется унифицированная винтовая резьба с углом 60 градусов, с плоскими вершинами и корнями, но с нулевой конусностью по длине. ANSI/ASME B1.20.1 определяет шаговые диаметры, глубину резьбы и требования к размерам для труб обычных номинальных размеров.
К важным характеристикам относятся:
- Прямая (параллельная) резьба с нулевым конусом по длине фитинга.
- Угол в 60 градусов, идентичный NPT, упрощает оснастку и калибровку.
- Общие значения резьбы на дюйм с NPT для одного и того же номинального размера, например 1/8–27, 1/4–18, 3/8–18, 1/2–14 и 1–11,5 TPI, хотя принципы зацепления и уплотнения различаются.

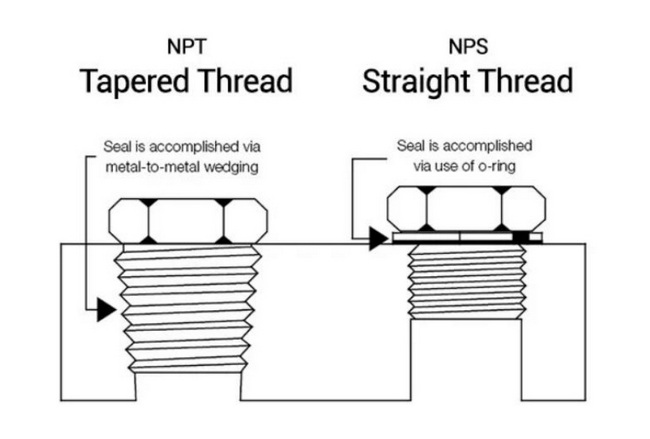

Конструкция NPSM отделяет механическое взаимодействие от герметичного уплотнения. Общие реализации герметизации включают в себя:
- Конусное седло под углом 30 градусов во внутреннем шарнире, соединенное с фаской с наружной резьбой под углом 30 градусов.
- Эластомерное уплотнительное кольцо зафиксировано в канавке на охватываемой или охватывающей стороне.
- Плоская конструкция с прокладкой, например, из волокна, ПТФЭ или эластомера, зажатой между торцевыми поверхностями.
Эта модульная концепция уплотнения позволяет инженерам настраивать соединение на широкий диапазон сред, температур и рабочих давлений, изменяя тип и материал уплотнения, сохраняя при этом ту же резьбовую оболочку.

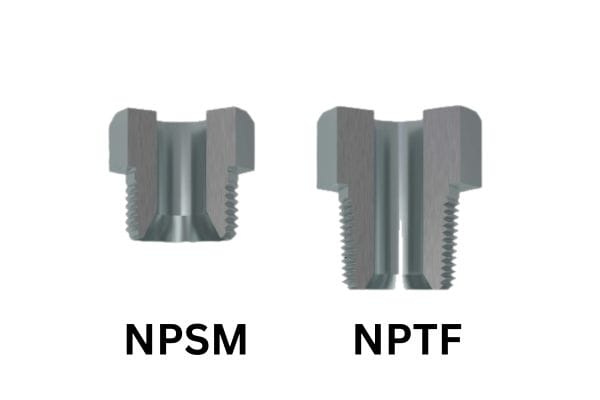

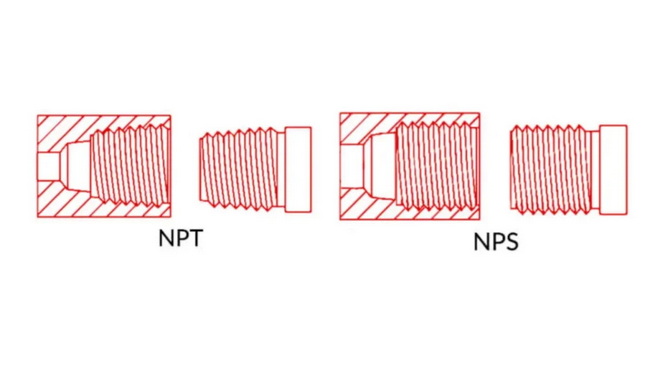

NPSM и NPT часто путают, поскольку они имеют одинаковые номинальные размеры и шаг резьбы, но их геометрия и варианты использования совершенно разные.
Аспект | НПСМ-резьба | НПТ-резьба |
Тип резьбы | Прямая (параллельная) трубная резьба с нулевым конусом. | Коническая трубная резьба, обычно конус 1:16. |
Основная функция | Механическое соединение; уплотнение посредством конуса, прокладки или уплотнительного кольца. | Герметичное уплотнение преимущественно за счет натяга резьбы, часто с помощью герметика. |
Место уплотнения | Седло под углом 30 или 45 градусов, уплотнительное кольцо или прокладка на торцевой поверхности. | Бока и корни нитей; конус создает радиальные помехи. |
Допустимое давление | Обычно давление от среднего до низкого; предел определяется конструкцией и материалом уплотнения. | Хорошо подходит для применений с более высоким давлением и высокой герметичностью. |
Повторная сборка | Очень хороший; резьба меньше деформируется, уплотнения можно заменить. | Повторная затяжка может деформировать резьбу и ухудшить качество уплотнения. |
Типичные СМИ | Вода, смазочные материалы, гидравлическое масло, воздух в контролируемых условиях. | Газ, вода, пар и другие жидкости, где герметичность имеет решающее значение. |
Из-за этих различий NPSM и NPT не являются взаимозаменяемыми. Несмотря на то, что они могут иметь одинаковый шаг и угол резьбы для данного номинального размера, коническая наружная резьба NPT, вставленная в прямую внутреннюю резьбу NPSM, не будет сидеть правильно и может вызвать перекос, истирание и утечки.
С точки зрения стандартов NPT и NPSM относятся к отдельным сериям с разными функциональными ролями и методами измерения. Разница в угле конуса и профиле делительного диаметра означает, что охватываемая и охватывающая формы разработаны для разного взаимодействия под нагрузкой.
К основным несовместимостям относятся:
- Несоответствие конуса: коническая резьба NPT лишь частично входит в прямую внутреннюю резьбу NPSM, что приводит к недостаточному контакту по боковой поверхности и плохой геометрии уплотнения.
- Философия уплотнения: NPT зависит от натяга резьбы при уплотнении, тогда как NPSM предполагает наличие отдельной уплотняющей поверхности. Их смешивание не приводит к тому, что ни одна система работает должным образом.
- Риски безопасности и соответствия требованиям: использование несоответствующей резьбы может нарушить требования норм в системах, работающих под давлением, и привести к преждевременному выходу из строя, утечкам или даже прорыву под давлением.
Для групп, определяющих фитинги для плоско уложенных шлангов, насосов или коллекторов из ТПУ, строгое соблюдение стандартов резьбы и типов соединений имеет важное значение для долгосрочной надежности и соответствия нормативным требованиям.
Резьба NPSM широко используется там, где точное выравнивание, частое повторное соединение и адаптируемое уплотнение важнее, чем обеспечение уплотнения исключительно за счет резьбы.
Общие случаи использования включают в себя:
- Гидравлические системы, включая порты цилиндров, соединения насосов, коллекторы и шланговые сборки, в которых используются поворотные соединения или торцевые уплотнительные кольца.
- Пневматические системы, такие как пневматические инструменты, системы распределения сжатого воздуха и панели управления, в которых герметичное уплотнение достигается с помощью конусных седел или уплотнительных колец.
- Промышленное оборудование, такое как насосы, клапаны, контрольно-измерительные приборы и испытательные стенды, которые необходимо регулярно подключать и отключать.
- Водопроводные и инженерные системы, включая водопроводы среднего давления и гибкие шланговые соединения для подключения оборудования.
Для систем шлангов с плоской укладкой из ТПУ NPSM можно сочетать с фланцевыми или быстроразъемными окончаниями для создания модульных комплектов шлангов для ирригации, обезвоживания, транспортировки химикатов или временных байпасных линий.
Точная идентификация резьбы предотвращает пересечение резьбы, утечки и небезопасные сборки, особенно на предприятиях и в парках, где используются несколько стандартов резьбы.
Ключевые шаги для идентификации потоков NPSM включают в себя:
- Проверьте тип резьбы с помощью штангенциркуля и убедитесь, что наружный диаметр наружной резьбы или внутренний диаметр внутренней резьбы практически постоянны для нескольких резьб, что указывает на прямую форму.
- Измерьте количество резьбы на дюйм с помощью резьбомера и сравните с признанными таблицами NPSM для таких размеров, как 1/8–27, 1/4–18, 3/8–18, 1/2–14 и 1–11,5.
- Осмотрите седло, осмотрев вертлюги с внутренней резьбой на наличие внутреннего седла под углом 30 градусов, что является обычным для фитингов с внутренней резьбой NPSM.
Простая полевая процедура:
1. Измерьте внешний диаметр наружной резьбы или внутренний диаметр внутренней резьбы на первой полной резьбе.
2. Используйте измеритель шага резьбы для определения количества витков резьбы на дюйм и сравните его с данными NPSM для этого номинального размера.
3. Осмотрите седло под углом 30 градусов или канавку для уплотнительного кольца и убедитесь, что резьба заметно не сужается по своей длине.
Комплекты для идентификации резьбы, включающие калибры шага, штангенциркули и калибры угла седла, позволяют легко отличить NPSM от систем NPT, BSPP и метрических систем с прямой резьбой.
Выбор фитингов NPSM — это проектное решение, основанное на давлении, стратегии технического обслуживания и типе уплотнения, которое вы хотите использовать.
Вам следует отдать предпочтение фитингам NPSM, если:
- Система работает при низком и среднем давлении и не зависит от деформации резьбы при уплотнении.
- Соединения будут часто собираться и разбираться, например, при сезонном использовании плоско уложенных шлангопроводов ТПУ или мобильных насосных агрегатов.
- В методе уплотнения используются уплотнительные кольца, прокладки или конусные седла, а не только резьбовой герметик.
- Вам необходимо отличное выравнивание и повторяемая ориентация, например, при выравнивании шлангов, датчиков или коллекторов.
Для удержания очень высокого давления или критически важного для безопасности газа более подходящей может быть правильно спроектированная система уплотнений NPT, NPTF или другая высоконадежная система уплотнений, в зависимости от норм и рекомендаций производителя.
Этот практический контрольный список помогает техническим специалистам и инженерам добиться стабильных характеристик уплотнения.
1. Подтвердите тип нити.
Убедитесь, что как охватывающий, так и охватывающий концы изготовлены из NPSM, имеют соответствующую резьбу на дюйм и совместимую геометрию седла.
2. Осмотрите уплотнительные поверхности.
Перед сборкой проверьте 30-градусные конусы, фаски, прокладки или уплотнительные кольца на предмет повреждений, загрязнения или деформации.
3. Нанесите соответствующую смазку или герметик.
Для конструкций с конусным седлом или уплотнительным кольцом используйте только смазочные материалы, одобренные производителем. Избегайте использования герметика для резьбы для компенсации поврежденных уплотнительных поверхностей.
4. Затяните вручную для выравнивания.
Закрепите резьбу вручную до тех пор, пока соединение не сядет легко, следя за тем, чтобы не было перекрещиваний или заеданий.
5. Момент затяжки согласно спецификации
Там, где это рекомендуется, используйте динамометрический ключ. Чрезмерная затяжка может привести к разрушению седел или уплотнительных колец, даже если сама резьба прямая.
6. Испытание и мониторинг давления.
После установки произведите испытание системы под давлением и проверьте, нет ли подтеканий в седле, конце шланга или месте соединения.
Для плоско уложенных шлангов из ТПУ эта процедура особенно важна, поскольку шланги часто подвергаются динамическому изгибу, импульсным нагрузкам и изменениям температуры наружного воздуха.
В гидравлических системах NPSM часто используется в поворотных переходниках и концах шлангов, где шланг или компонент должен слегка вращаться, не ослабляя резьбовое соединение. Комбинация прямой резьбы и седел под углом 30 градусов облегчает поддержание выравнивания и предотвращает перекручивание гибких шлангов, таких как конструкции с горизонтальной укладкой из ТПУ.
В пневматических контурах прямая резьба снижает концентрацию напряжений в точке входа гибкой трубки, а конусные или кольцевые уплотнения обеспечивают достаточную воздухонепроницаемость для промышленных и автоматизированных сред. При использовании на плоско уложенных шлангах из ТПУ для перекачки воздуха или жидкости под низким давлением соединения NPSM можно комбинировать с модульными муфтами и коллекторами, что обеспечивает быстрое развертывание и восстановление в полевых условиях.
Если ваши проекты связаны с гидравлическими или пневматическими контурами, плоскими шлангами из ТПУ или модульными промышленными трубопроводами, выбор правильных фитингов NPSM и стратегии уплотнения имеет решающее значение для долгосрочной надежности и безопасности. Просмотрите текущие стандарты соединений, определите, где механические соединения с прямой резьбой с конусными или кольцевыми уплотнениями могут улучшить ремонтопригодность, и работайте с проверенным производителем или техническим партнером, чтобы выбрать узлы на основе NPSM, которые соответствуют вашим требованиям к давлению, среде и жизненному циклу.
Свяжитесь с нами, чтобы получить дополнительную информацию!
Резьба NPSM используется для механических соединений труб, где уплотнение обеспечивается конусом, уплотнительным кольцом или прокладкой, а не самой резьбой. Типичные области применения включают гидравлические, пневматические, водные и общепромышленные системы, требующие надежного выравнивания и частого повторного подключения.
Нет. NPSM — это прямая трубная резьба, а NPT — коническая трубная резьба. Они различаются по геометрии, механизму уплотнения и допустимому давлению, и их не следует смешивать в критических системах трубопроводов, поскольку они не предназначены для совместной работы.
Лента из ПТФЭ на резьбе NPSM может помочь уменьшить незначительное просачивание, но первичное уплотнение всегда должно представлять собой правильно спроектированное седло, уплотнительное кольцо или прокладку. Резьба NPSM не предназначена для использования в качестве единственной уплотняющей поверхности, поэтому использование только ленты или пасты может привести к утечкам.
И NPSM, и BSPP имеют прямую резьбу, но они различаются шагом резьбы, диаметром и геометрией седла. Самый надежный метод — использовать измеритель шага резьбы и штангенциркуль, затем сравнить измерения со справочными таблицами и проверить внутренний угол седла, чтобы подтвердить стандарт.
Резьба NPSM может использоваться во многих гидравлических приложениях в сочетании с соответствующими конструкциями седла и уплотнения. Однако для очень высокого давления или критических с точки зрения безопасности условий зачастую лучше выбрать системы резьбы и уплотнений, специально разработанные для таких давлений, с соблюдением соответствующих стандартов и рекомендаций производителя.
