Фитинги типа «банджо» чаще всего протекают из-за повреждения уплотняющей поверхности, неправильного момента затяжки при установке, изношенных прокладок или вибрации и несоосности, но использование правильных материалов и методов технического обслуживания может устранить большинство неисправностей. В сочетании с прочными шланговыми системами LayFlat из ТПУ правильно установленные фитинги типа «банджо» значительно повышают надежность гидравлики и перекачки жидкости, а также сокращают время незапланированных простоев.

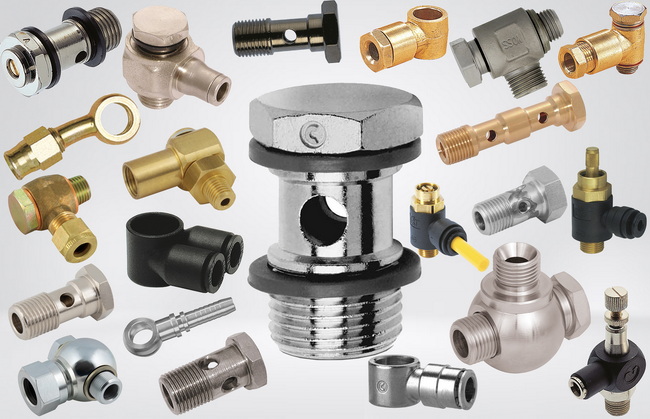

Фитинги-банджо представляют собой компактные соединители для жидкости, в которых используется полый болт и кольцеобразный корпус фитинга, позволяющий жидкости течь под давлением. Они широко используются в гидравлических, топливных, тормозных, смазочных и промышленных системах перекачки воды, особенно там, где пространство ограничено.
Корпус разъема в форме кольца или «банджо» с центральным сквозным отверстием.
Полый болт-банджо, который проходит через корпус и ввинчивается в такой компонент, как насос, суппорт, клапан или коллектор.
Одна или несколько мягких уплотнительных шайб (обычно медных, алюминиевых или композитных) между фитингом и сопрягаемыми поверхностями для создания герметичного уплотнения.
Шланг или трубчатое соединение на боковой стороне корпуса банджо для ввода/вывода жидкости, часто обжимаемое или обжимное в гибкий шланг.
Поскольку фитинги типа «банджо» позволяют шлангу вращаться вокруг центральной линии болта, они помогают решить проблемы с жесткой прокладкой в машинах, транспортных средствах и модульных системах шлангов, таких как шланги LayFlat из ТПУ.
Фитинг банджо герметизируется за счет сжатия мягких шайб между двумя плоскими поверхностями, когда полый болт затягивается с правильным моментом затяжки. При затягивании болта шайбы пластически деформируются и заполняют микроскопические неровности поверхности, предотвращая вытекание жидкости.
Путь потока обычно работает следующим образом:
Жидкость поступает в корпус банджо через шланговое или трубчатое соединение.
Он проходит через радиальные отверстия в корпусе банджо в полый центр, окружающий болт.
Затем он течет в осевые или радиальные отверстия, просверленные в банджо-болте, и выходит в сопрягаемый компонент или в обратном направлении в зависимости от конструкции системы.
Все, что мешает полному и равномерному сжатию шайбы или повреждает уплотнительные поверхности, может создать локальные зазоры, приводящие к утечкам масла, топлива или воды под давлением.
Раннее обнаружение утечки фитинга типа «банджо» предотвращает более серьезные неисправности, загрязнение окружающей среды и риски для безопасности. Типичные индикаторы включают видимые следы жидкости, потерю давления и ненормальное поведение системы.
Ищите пятна жидкости, сырость или мокрые следы вокруг головки болта, соединений шайб и области обжатия шланга.
Проверьте корпус фитинга и ответный порт на наличие трещин, деформации, коррозии или точечной коррозии.
Следите за тем, достигает ли система и поддерживает ли она нормальное рабочее давление; медленное падение может указывать на небольшую утечку банджо.
В закрытых системах испытания на падение давления с использованием воздуха или азота помогают количественно определить интенсивность утечек.
Создайте в контуре давление сжатого воздуха или азота в безопасных пределах.
Нанесите мыльную воду на предполагаемый фитинг типа «банджо»; Постоянное образование пузырьков определяет место утечки.
В гидравлических системах воздух, всасываемый через негерметичный фитинг типа «банджо», может вызвать кавитацию насоса, рычание и неустойчивое движение привода.
Добавьте в жидкость флуоресцентный краситель и просканируйте подозрительные участки с помощью УФ-лампы, чтобы точно определить микроутечки вокруг шайб и обжимных трубок.
Утечки в фитингах типа «банджо» обычно возникают из-за небольшого набора повторяющихся первопричин: проблем с уплотнением, ошибок при установке, несоответствия материалов или внешнего механического воздействия.
- Поцарапанные или поврежденные уплотнительные поверхности: вмятины, царапины, язвы коррозии или въевшийся мусор на поверхности суппорта или порта, корпусе банджо или контактных поверхностях шайбы препятствуют равномерному уплотнению. Повторное использование шайб на шероховатых поверхностях увеличивает риск микропротечек при циклическом изменении давления и температуры.
- Раздавленные, закаленные или шайбы с неправильными характеристиками: медные или алюминиевые шайбы становятся закаленными после многократной затяжки и больше не могут пластически деформироваться, снижая эффективность уплотнения. Неправильная толщина, внутренний диаметр или материал шайбы могут привести к неравномерному распределению нагрузки и путям утечки.
- Загрязнение уплотнения: мелкие частицы, хлопья краски, резьбовой герметик или ржавчина, попавшие между шайбой и уплотняющей поверхностью, создают перемычки, через которые может вытекать жидкость.
- Неправильный момент затяжки: недостаточный момент затяжки приводит к недостаточному сжатию шайбы и просачиванию, а чрезмерный момент может привести к чрезмерному разрушению шайбы, деформации корпуса банджо или даже к растрескиванию порта.
- Несоосность и плохая соосность: если корпус банджо расположен с перекосом к поверхности порта, болт оказывает боковую нагрузку на шайбы и оставляет одну сторону недостаточно сжатой. Перекрученные шланги или жесткая прокладка со временем могут привести к смещению фитинга.
- Повторное использование старых болтов, шайб или деформированных фитингов: растянутые болты и повторно использованные раздавленные шайбы больше не обеспечивают должной эластичности, особенно при циклическом воздействии высокого давления и температуры.
- Несовместимый материал шайбы или фитинга. Агрессивные жидкости, такие как некоторые химикаты, биодизельные смеси или высокотемпературные масла, могут воздействовать на неподходящие металлы или эластомеры, используемые в шайбах и уплотнениях. В агрессивной или морской среде незащищенные фитинги «банджо» из углеродистой стали могут подвергаться коррозии и образовывать пути утечки.
- Экстремальные температуры и давления: высокая температура ускоряет расползание и старение прокладок; низкая температура может снизить пластичность шайбы, ограничивая надлежащее раздавливание и уплотнение. Скачки давления, превышающие расчетные значения, могут упруго деформировать банджо-корпус или сопрягаемый компонент и утомить поверхность уплотнения.
- Вибрация и ударные нагрузки: постоянная вибрация от двигателей, насосов или мобильного оборудования может постепенно ослабить резьбовые соединения, в том числе банджо-болты. Ударные нагрузки могут распространяться через жесткие шланги на фитинг, вызывая микродвижения и истирание уплотнений.
- Удар или изгиб шланга в сборе. Удары по шлангу или неправильный зажим могут погнуть корпус банджо или расколоть втулку порта. Слишком туго затянутые хомуты или резкие радиусы прокладки могут привести к напряжению обжима шланга к банджо, что приведет к утечкам на стыке.
Структурированный процесс устранения неполадок и ремонта предотвращает повторные сбои и ненужную замену компонентов.
Сбросьте давление и при необходимости осушите пораженный участок системы.
Прежде чем приступить к работе с арматурой, заблокируйте источники питания насосов или вращающихся механизмов.
Очистите область вокруг фитинга «банджо», чтобы после ремонта можно было легко обнаружить новые утечки.
Снимите банджо-болт и шайбы, соблюдая порядок и ориентацию укладки.
Осмотрите:
Резьба и хвостовик болта-банджо на предмет растяжения, истирания или трещин.
Очистите поверхности для глубоких вмятин, трещин или твердых глянцевых участков.
Уплотнительные поверхности порта и корпуса банджо на предмет царапин, вмятин и коррозии.
Слегка зачистите мелкие дефекты поверхности очень мелким абразивом там, где это разрешено производителем системы, стараясь не изменить плоскостность.
Всегда используйте новые раздавливающие шайбы при сборке фитинга «банджо», если только производитель явно не разрешает повторное использование.
Подберите материал шайбы к системе; медь или алюминий обычно используются в тормозах и гидравлике, а для некоторых химикатов могут потребоваться специальные эластомерно-металлические прокладки.
Замените любой деформированный корпус банджо, а также растянутые или поврежденные болты вместо того, чтобы пытаться затянуть их еще больше.
Убедитесь, что корпус банджо расположен ровно и правильно ориентирован, шланг не перекручивается.
Установите правильное количество шайб в правильном порядке, обычно по одной шайбе с каждой стороны корпуса банджо.
Затяните банджо-болт с помощью динамометрического ключа до момента, указанного производителем оборудования или фитинга.
Если небольшое просачивание сохраняется, увеличивайте крутящий момент небольшими шагами в пределах допустимого диапазона и не превышайте установленный максимум.
Повторно создайте давление в системе и визуально осмотрите фитинг на наличие признаков сырости или запотевания.
Для критически важных систем перед возвратом к полной эксплуатации выполните испытание на удержание давления или испытание пузырьками, чтобы подтвердить герметичность.
Профилактические меры значительно более рентабельны, чем реактивный ремонт, особенно в системах перекачки жидкости на большие расстояния, в которых используются дорогостоящие шланги, такие как шланги LayFlat из ТПУ.
Используйте динамометрический ключ, а не ощупывайте все критически важные для безопасности или соединения типа «банджо» высокого давления.
Перед сборкой убедитесь, что сопрягаемые поверхности чистые, плоские и не имеют заусенцев, краски и мусора.
Выбирайте материалы шайбы и фитинга, совместимые с жидкостью, температурой и воздействием окружающей среды.
Прокладывайте шланги так, чтобы избежать чрезмерного изгиба возле фитинга, и обеспечьте достаточную слабину, чтобы предотвратить боковую нагрузку на банджо.
Периодически проверяйте соединения банджо на наличие:
Затяжка болтов проверена на соответствие заданному крутящему моменту во время безопасных остановов.
Состояние уплотнительной поверхности и видимая коррозия.
Целостность обжима шланга, а также любое движение или повреждение обжима.
Пятна масла, топлива или воды вокруг фитинга.
Увеличьте частоту проверок в условиях высокой вибрации, высокого давления или агрессивных сред, таких как внедорожное оборудование, морские системы и системы транспортировки химикатов.
Поддерживайте шланги хомутами и направляющими для изоляции фитингов типа «банджо» от вибрации и динамических нагрузок.
Используйте гибкие шланги, такие как высококачественные шланги LayFlat из ТПУ, чтобы снизить передаваемое напряжение по сравнению с жесткими трубопроводами.
В современных операциях по перекачке воды, масла и химикатов шланги LayFlat из ТПУ в сочетании с прочными фитингами типа «банджо» обеспечивают легкое решение, работающее под высоким давлением и обладающее высокой устойчивостью к истиранию. Шланг из ТПУ может работать при повышенных температурах, сохраняет гибкость при низких температурах и противостоит коррозии топлива и масла лучше, чем многие традиционные варианты резины.
Гладкое внутреннее отверстие шланга LayFlat из ТПУ обеспечивает эффективный поток с низкими потерями при больших объемах на большие расстояния.
Номинальные характеристики высокого давления и устойчивость к истиранию снижают риск поломок шлангов, которые могут привести к перегрузке банджо-соединений из-за скачков давления или механических повреждений.
Правильно обжатые фитинги типа «банджо» на шланге LayFlat из ТПУ создают единообразный, повторяемый интерфейс, который сводит к минимуму утечки в сочетании с правильным моментом затяжки и процедурами технического обслуживания.
Для производителей шлангов LayFlat из ТПУ, ориентированных на инженерные разработки, оптимизация конструкции банджо-фитингов, выбор материалов и стандартов сборки является решающим фактором в глобальных проектах по перекачке жидкостей.
Если на вашем предприятии периодически возникают утечки из фитингов «банджо», сейчас самое время перейти от ремонта методом проб и ошибок к инженерным решениям. Сотрудничая с инженерно-техническим производителем шлангов LayFlat из ТПУ, который может проектировать, тестировать и поставлять полные сборки шлангов и банджо, вы получаете рекомендации по крутящему моменту для конкретного применения, оптимизированные материалы шайб и фитингов, а также проверенные рекомендации по прокладке. Свяжитесь с нашей технической командой сегодня, чтобы обсудить ваш проект по перекачке гидравлики, топлива или воды и узнать, как специальные шланги TPU в сборе с плоскими шлангами с прецизионными фитингами типа «банджо» могут повысить надежность, сократить расходы на техническое обслуживание и обеспечить безопасную работу вашей системы на полную мощность.
Свяжитесь с нами, чтобы получить больше информации!
A1: Повторное использование медных шайб не рекомендуется, поскольку они затвердевают после первоначального сжатия и могут не деформироваться настолько, чтобы обеспечить надежное уплотнение при повторной сборке. Новые шайбы помогают восстановить надлежащие характеристики уплотнения.
A2: Значения крутящего момента зависят от размера болта, материала и применения, поэтому всегда следует следовать спецификациям производителя оборудования. Использование калиброванного динамометрического ключа — наиболее надежный способ избежать как недостаточной, так и чрезмерной затяжки.
A3: Постоянные утечки после установки новых шайб часто возникают из-за поцарапанных уплотнительных поверхностей, смещения, повреждения резьбы, несовместимого материала шайб или недостаточного момента затяжки. Для решения проблемы обычно необходима полная проверка всех компонентов и тщательная повторная сборка.
A4: Фитинги типа «банджо» можно использовать в системах шлангов высокого давления из ТПУ LayFlat, если они правильно подобраны по размеру, номиналу и собраны. Все компоненты, включая шланги, фитинги, шайбы и болты, должны соответствовать давлению системы и требованиям совместимости с жидкостями.
A5: В условиях сильной вибрации, высокого давления или агрессивной среды фитинги типа «банджо» следует проверять не реже, чем соответствующие шланги. Увеличьте интервалы проверок, если вы заметили пятна, коррозию или какие-либо признаки ослабления соединения вокруг соединения.
